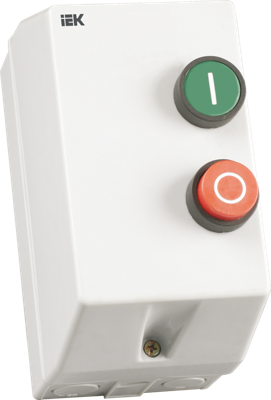

Контактор IEK,КМИ10960 9А в оболочке Ue=380В/АС3 IP54 ИЭК

Бренд: IEK

Номин напряжение питания цепи управ Us AC 50 Гц: 380 В

Номин напряж питания цепи управ Us пост тока DC: – В

Тип напряжения управления: Переменный (AC)

Номин рабочий ток Ie при AC-1 400 В: 25 А

Номин рабочий ток Ie при AC-3 400 В: 9 А

Номин коммутируем мощность при AC-3 400 В: 4 кВт

Кол-во вспомогат норм разомкнутых-НО конт: 1

Кол-во норм разомкнутых-НО силовых конт: 3

Номин раб напряжение переменного тока Ue-гц: 400 В

Номин напряжение изоляции Ui-гц: 660 В

Номин импульсное напряжение Uimp-гц: 6 кВ

Условный тепловой ток Ith при АС-1-гц: 25 А

Макс кратковременная нагрузка-гц: 162 А

Условный ток короткого замыкания Inc-гц: 1000 А

Защита от сверхтоков-предохр gG-гц: 10 А

Мощность рассеяния при Ie АС-3-гц: 0.20 Вт

Мощность рассеяния при Ie АС-1-гц: 1.56 Вт

Типоисполнение электрон реле: РТИ-1314

Мех износостойкость-гц: 10 млн циклов

Коммут-ая износос-ть общий ресурс-гц: 1.0 млн циклов

Частота включений механ износост в час-гц: 3600

Частота включений коммутац износост в час-гц: 1200

Крутящий момент при затягивании-гц: 1.2 нм

Диапазон напряж срабатывания-цу: (0,8…1,1)Uc

Гибкий кабель без наконечника-гц: 1,0-2,5 мм²

Диапазон напряж отпускания-цу: (0,2…0,75)Uc

Жесткий кабель без наконечника-гц: 1,5-4 мм²

Мощность потреб катушки при срабатывании Uc-цу: 60.0 ВА

Мощность потреб катушки при удержании Uc-цу: 7.0 ВА

Время срабатыв при замыкании-цу: 12-22 мс

Время срабатыв при размыкании-цу: 4-19 мс

Эл износоуст млн ком циклов при АС-3-цу: 1.70

Эл износоуст млн ком циклов при АС-1-цу: 0.55

Мех износоустойчивость-цу: 2.0 млн ком циклов

Мощность рассеяния-цу: 3.0 Вт

Диапазон уставок реле-реле гц: 7-10 А

Номин напряжение изоляции-реле гц: 660 В

Номин импульсное напряжение-реле гц: 6 кВ

Диапазон рабочей частоты-реле гц: 0-400 Гц

Момент затяжки-реле гц: 2 нм

Ток термической стойкости-доп конт эл реле: 5 А

Момент затяжки-доп конт эл реле: 1.2 нм

Тип доп контакта электротепл реле: 1з

Тип подключения силовой электрич цепи: Винтовое соединение

Степень защиты – IP: IP54

Климатическое исполнение: УХЛ4

Температура эксплуатации: -25…+50 °C

Высота: 166.0 мм

Ширина: 88.0 мм

Сечен присоед гиб кабеля без наконечн-реле гц: 1,5-10 мм²

Глубина: 140.0 мм

Сечен присоед жесткого кабеля-реле гц:1-6 мм²

Сечен присоед гиб кабеля с наконечн-реле гц: 1-4 мм²

Сечение присоед проводников-доп конт эл реле: 1-2,5 мм²

Защ от сверхтоков – предохр gG-доп конт эл реле: 5 А

Страна-изготовитель: Россия
